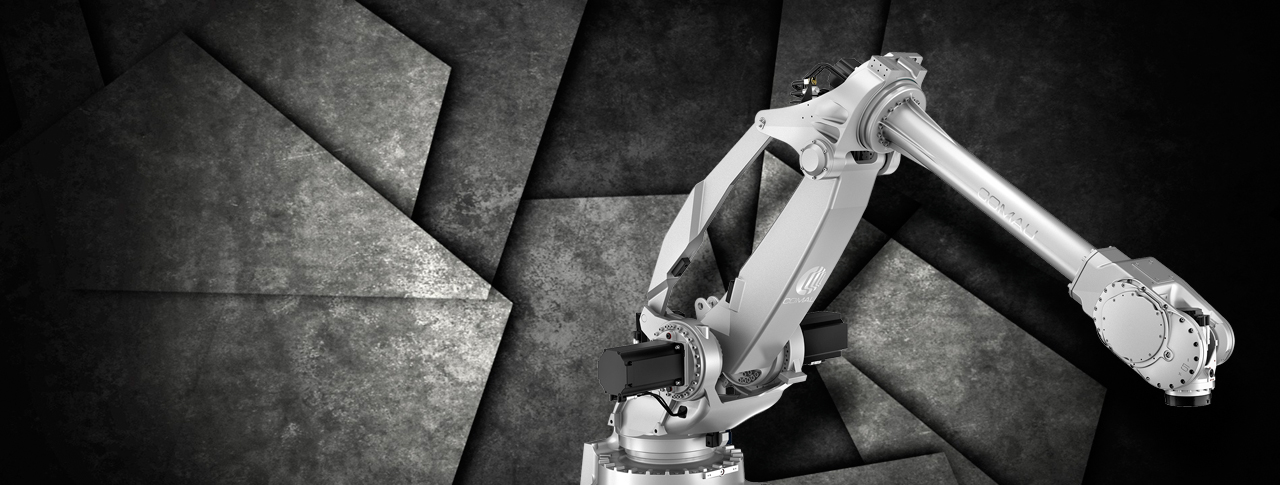

NJ-100-3.2 PRESS

Macchine dedicate per il reparto presse

NJ-100-3.2 PRESS

Automazione interpresse

Tecnologia avanzata ed esperienza comprovata in fabbrica si fondono per assicurare azione coordinata, sincronismo e perfezione del ciclo interpresse.

Specifiche tecniche NJ-100-3.2 PRESS

Numero di assi6
Capacità di carico massima al polso (kg)100
Carico aggiuntivo sull’avambraccio (kg)50
Sbraccio orizzontale massimo (mm)3209
Coppia sull’asse n. 4 (Nm)638
Coppia sull’asse n. 5 (Nm)638
Coppia sull’asse n. 6 (Nm)280
Corsa sull’asse n. 1+/- 180° (120°/s)
Corsa sull’asse n. 2-49° / +95° (108°/s)
Corsa sull’asse n. 3-222° / -68° (120°/s)
Corsa sull’asse n. 4+/- 200° (190°/s)
Corsa sull’asse n. 5+/- 120° (190°/s)
Corsa sull’asse n. 6+/- 200° (250°/275°/s)
Ripetibilità (mm)0.17
Flangia di accoppiamento all’attrezzoISO 9409 – 1 – A 125
Peso del robot (kg)\1250
Grado di protezioneIP44 / IP65 Wrist
Posizione di fissaggioFloor
Aree operative: A (mm)2780
Aree operative: B (mm)3209
Aree operative: C (mm)2376
Aree operative: D (mm)962
Aree operative: E (mm)1035

Cosa può fare

  • Imballaggio/confezionamento
  • Presse

Funziona con

C5G

TP5

Attrezzature ausiliarie

Posizionatori

Assi esterni

Slitte
