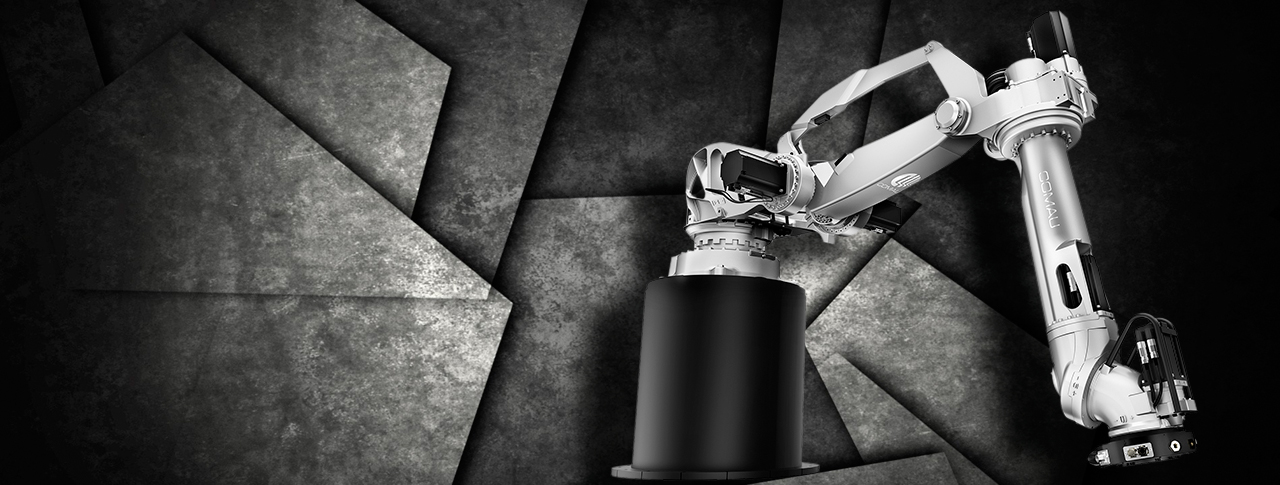

NJ-165-3.4 SH

Robot a mensola per aree operative più ampie

NJ-165-3.4 SH

Quando le prestazioni contano

Forniamo la potenza necessaria per i tuoi sistemi di automazione assicurando al tempo stesso la riduzione del consumo di energia, il contenimento dei costi e una maggiore produttività. Occorre aggiungere altro?

Specifiche tecniche NJ-165-3.4 SH

Numero di assi6
Capacità di carico massima al polso (kg)165
Carico aggiuntivo sull’avambraccio (kg)25
Sbraccio orizzontale massimo (mm)3450
Coppia sull’asse n. 4 (Nm)1089
Coppia sull’asse n. 5 (Nm)804
Coppia sull’asse n. 6 (Nm)411
Corsa sull’asse n. 1+/- 180° (85°/s)
Corsa sull’asse n. 2-50° / +170° (90°/s)
Corsa sull’asse n. 3-18,8° / -288° (110°/s)
Corsa sull’asse n. 4+/- 2700° (130°/s)
Corsa sull’asse n. 5+/- 125° (130°/s)
Corsa sull’asse n. 6+/- 2700° (195°/s)
Ripetibilità (mm)0.10
Flangia di accoppiamento all’attrezzoISO 9409 – 1 – A 160 / 200
Peso del robot (kg)1430
Grado di protezioneIP65
Posizione di fissaggioShelf
Aree operative: A (mm)3100
Aree operative: B (mm)3450
Aree operative: C (mm)397
Aree operative: D (mm)2100
Aree operative: E (mm)850

Cosa può fare

  • Imballaggio
  • Assemblaggio
  • Asservimento macchine
  • Erogazione
  • Imballaggio/confezionamento
  • Misurazione/collaudo
  • Lucidatura e spazzolatura
  • Taglio al plasma/water jet
  • Press Brake-bending
  • Processi di lavorazione
  • Lavorazione di legno/vetro
  • Fonderia
  • Saldatura e taglio laser
  • Saldatura a punti

Funziona con

C5G

TP5

Attrezzature ausiliarie

Posizionatori

Assi esterni

Slitte
