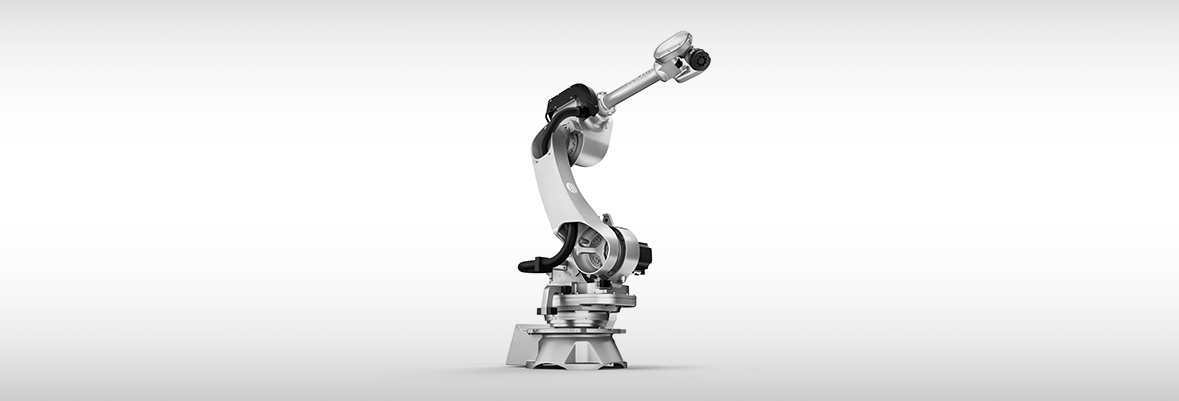

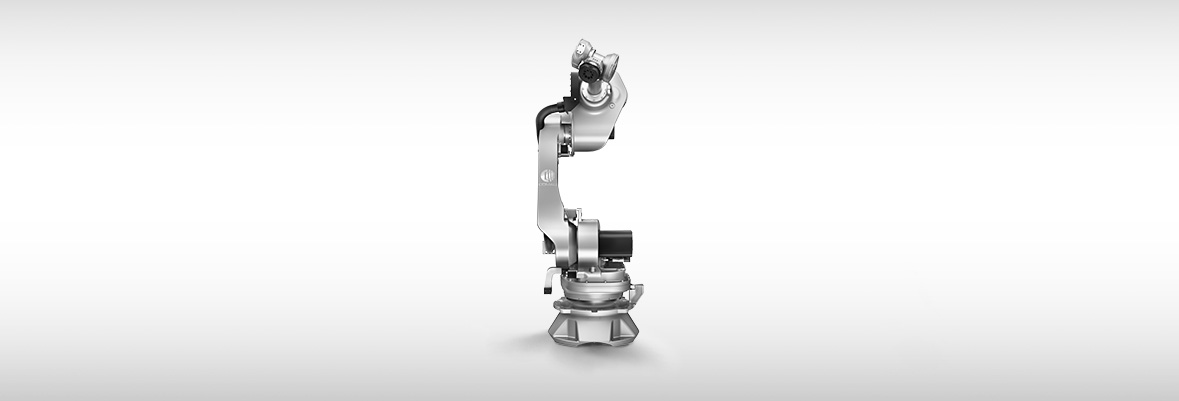

NS-12-1.85

Robôs Versáteis E Robustos Para Cargas Pequenas

NS-12-1.85

Inovação e desempenho à sua disposição

Expressamente projetados para aplicações em que a precisão e a rapidez são imprescindíveis, os robôs NS são perfeitos para uma ampla gama de montagens, manuseio, usinagem e processos de solda por arco.

Especificações técnicas NS-12-1.85

Número de Eixos6
Carga máxima do punho (kg)7
Carga adicional no braço (kg)10
Alcance máximo horizontal (mm)1850
Torque no eixo 4 (Nm)39
Torque no eixo 5 (Nm)39
Torque on axis 6 (Nm)20
Força no Eixo 1+/- 180° (155 °/s)
Força no Eixo 2-60°/ +155° (155 °/s)
Força no Eixo 3-170°/ +110° (170 °/s)
Força no Eixo 4+/- 2700° (360 °/s)
Força no Eixo 5+/- 120° (350° /s)
Força no Eixo 6+/- 2700° (550° /s)
Repetibilidade (mm)0.05
Flange de acoplamentoISO 9409 – 1 – A63
Peso do Robô (kg)335
Classe de ProteçãoIP65 / IP67
Posição de MontagemFloor / Ceiling / Sloping (45° max)
Áreas de operação A (mm)2150
Áreas de operação B (mm)1850
Áreas de operação C (mm)950
Áreas de operação D (mm)1157
Áreas de operação E (mm)885

O que o pode fazer

  • Montagem
  • Atendimento a máquinas
  • Distribuição
  • Selagem cosmética
  • Manuseio / Embalagem
  • Mensuração / Teste
  • Polimento e Rebarbamento
  • Solda em arco
  • Corte de Plasma / Jato de Água
  • Prensa de Dobra
  • Maquinário de Processo
  • Usinagem Madeira / Vidro
  • Fundição
  • Corte de solda à laser

Trabalha com

C5G

TP5

Sistemas auxiliares

Posicionadores

Eixos Externos
