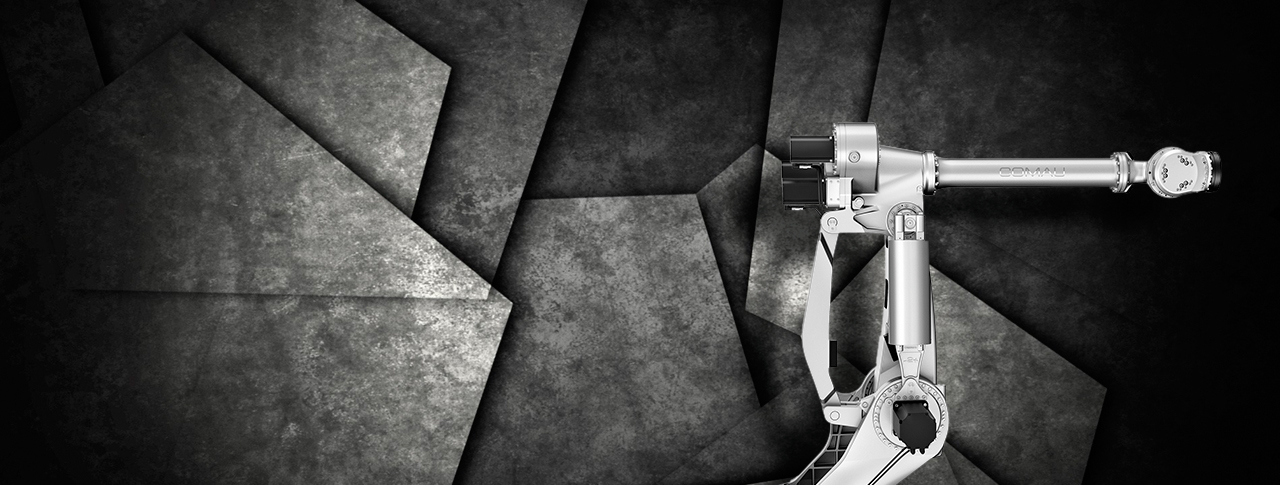

NJ-290-3.0

Robust Mechanics and Best-in-Class Payload /Reach Ratios

NJ-290-3.0

Lorsque la performance fait loi

Nous fournissons la puissance nécessaire à votre solution d’automatisation tout en vous garantissant des économies d’énergie, une réduction des coûts et une productivité supérieure. Que pourrait-on ajouter ?

Caractéristiques techniques NJ-290-3.0

Nombre d’axes6
Charge utile maximale au poignet (kg)290
Charge supplémentaire sur l’avant-bras (kg)50
Portée horizontale max. (mm)2997
Couple sur l’axe 4 (Nm)1668
Couple sur l’axe 5 (Nm)1668
Couple sur l’axe 6 (Nm))1177
Course sur l’axe 1+/- 180° (90°/s)
Course sur l’axe 2+/- 75° (90°/s)
Course sur l’axe 30° / -220° (90°/s)
Course sur l’axe 4+/- 2700° (105°/s)
Course sur l’axe 5+/- 125° (105°/s)
Course sur l’axe 6+/- 2700° (160°/s)
Répétabilité (mm)0.15
Bride de raccordement d’outilISO 9409 – 1 – 200 – 6 – M12
Poids du robot (kg)2150
Classe de protectionIP65 / IP67
Position de montageFloor
Zones opérationnelles A (mm)3680
Zones opérationnelles B (mm)2997
Zones opérationnelles C (mm)3195
Zones opérationnelles D (mm)433
Zones opérationnelles E (mm)-118

Quel pour…

  • Assemblage
  • Entretien de machines
  • Manutention / Emballage
  • Prise de mesures / Tests
  • Polissage et Ébavurage
  • Coupage au jet de plasma / jet d'eau
  • Pliage à la presse-plieuse
  • Usinage de processus
  • Soudage par point
  • Fonderie
  • Usinage du bois/verre

Fonctionne avec…

C5G

TP5

Systèmes auxiliaires

Positionneurs

Axes externes

Coulisses
