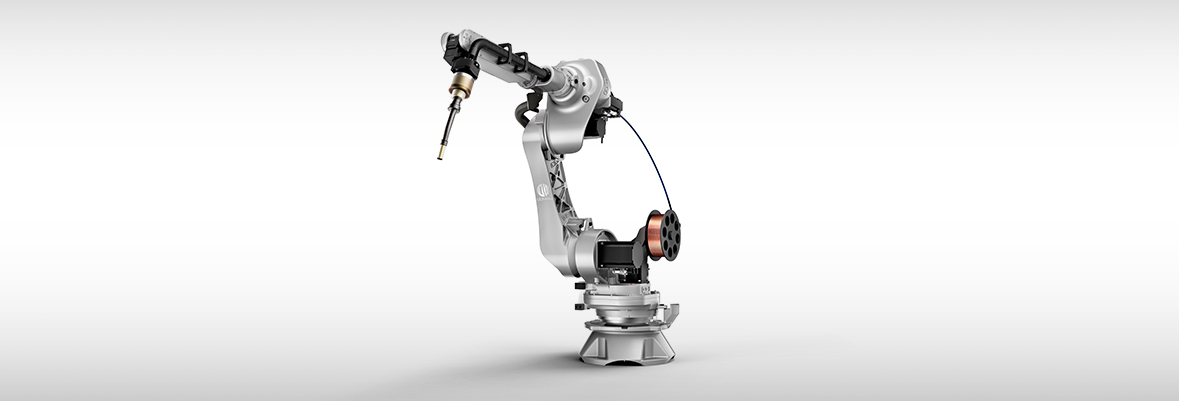

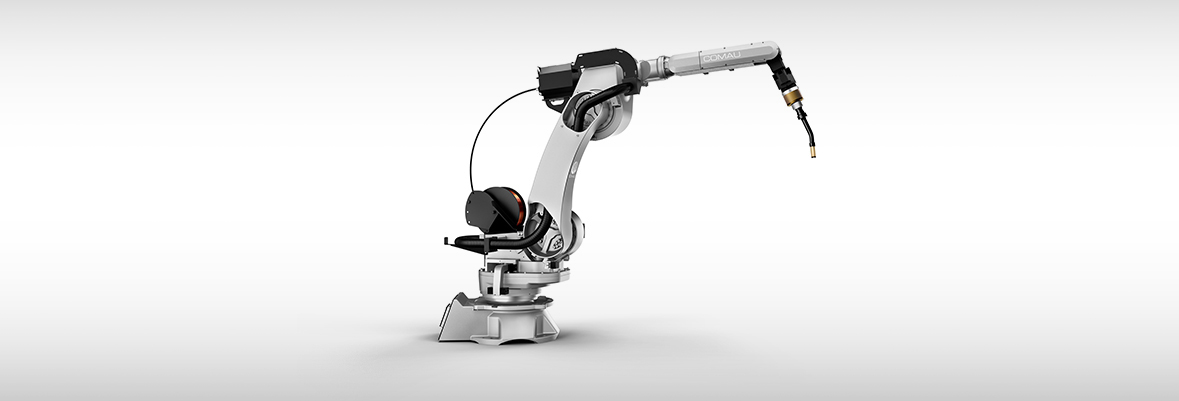

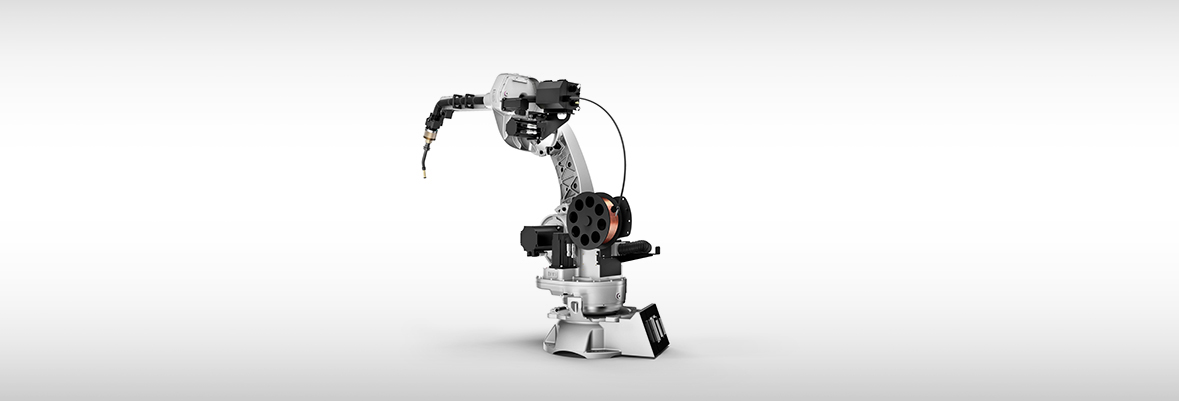

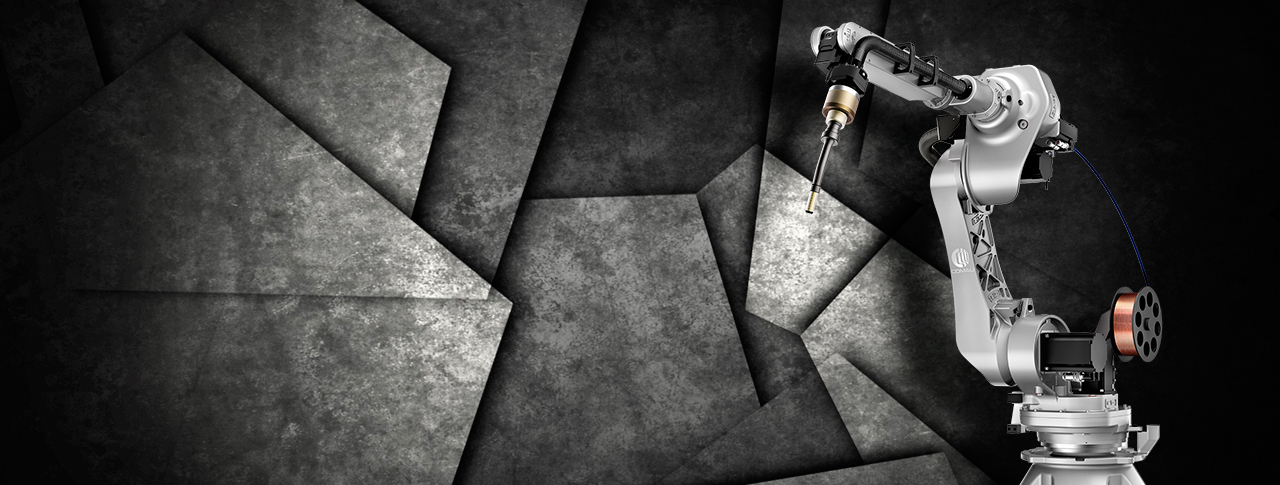

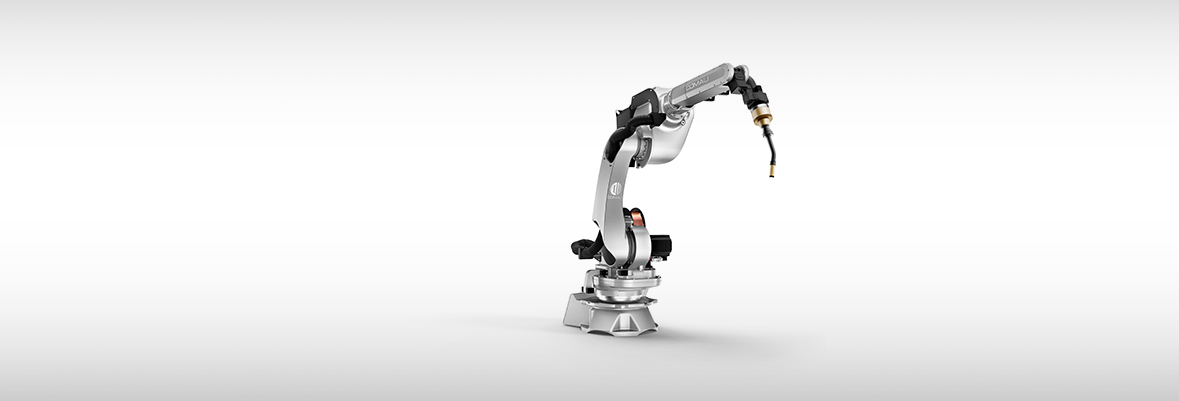

Arc4-5-1.95

La nouvelle génération dans le soudage à l'arc

Arc4-5-1.95

Innovation et performance à votre service

Spécifiquement conçu pour les applications contemporaines de soudage à l’arc, ce robot à poignet creux peut optimiser vos processus de soudage et améliorer votre productivité.

Caractéristiques techniques

Nombre d’axes6
Charge utile maximale au poignet (kg)5
Charge supplémentaire sur l’avant-bras (kg)10
Portée horizontale max. (mm)1951
Couple sur l’axe 4 (Nm)14
Couple sur l’axe 5 (Nm)14
Couple sur l’axe 6 (Nm))4.9
Course sur l’axe 1+/- 180° (170°/s)
Course sur l’axe 2-60° / +155° (175°/s)
Course sur l’axe 3-170° / +110° (185°/s)
Course sur l’axe 4+/- 185° (360°/s)
Course sur l’axe 5+/- 123° (375°/s)
Course sur l’axe 6+/- 270° (550°/s)
Répétabilité (mm)0.05
Bride de raccordement d’outilISO 9409 – 1 – 63 – 4 – M6
Poids du robot (kg)375
Classe de protectionIP65
Position de montageFloor / Ceiling / Sloped (45° max)
Zones opérationnelles A (mm)2251
Zones opérationnelles B (mm)1951
Zones opérationnelles C (mm)49
Zones opérationnelles D (mm)1257
Zones opérationnelles E (mm)986

Quel pour…

  • Soudage à l'arc

Fonctionne avec…

C5G

TP5

Systèmes auxiliaires

Positionneurs

Axes externes
